水性保温隔热涂料
CYC-B02

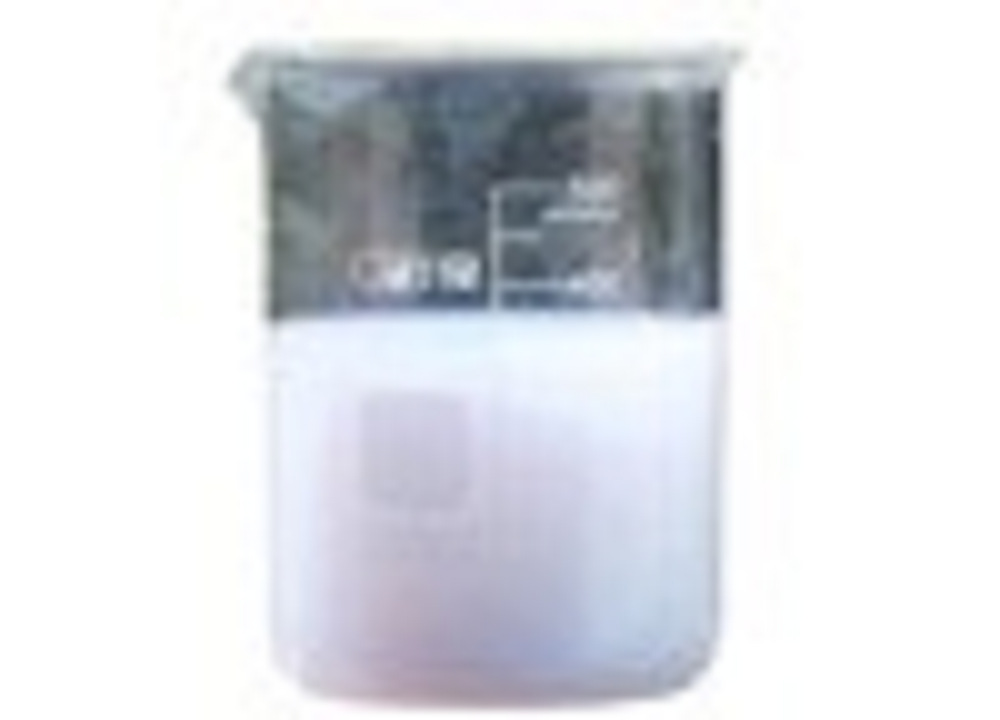

水性保温隔热涂料CYC-B02是由无机胶黏剂、纳米氧化锆CY-R30、空心微珠等组成的一种保温隔热涂层材料。
性能指标
|
编号 |
项目 |
指标 |
|
1 |
外观 |
白色液体 |
|
2 |
干燥时间 |
表干≤8h，实干≤48h完全固化7天 |
|
3 |
附着力（划格法） |
好于1级 |
|
4 |
耐水（300d） |
不起皱，不脱落 |
|
5 |
最高使用温度 |
800℃ |
|
6 |
隔热温度 |
隔热前：150度 隔热后：1mm 90度2mm 82度3mm 65度 |
|
7 |
膜厚 |
干膜厚度(mm) :2 |
|
耐高温涂料以及特种涂料【技术指标】 |
|||||||
|
型号 |
外观 |
主要组分 |
溶剂 |
附着力 |
干膜厚 |
硬度 |
主要功能 |
|
CY-L08防腐 |
白色浆料 |
氧化铝，氧化锆，氧化钛，氧化硅等纳米粉组成 |
A、B组分，油性， |
优良 |
20-40微米 |
7 |
耐400℃高温，耐酸碱涂料，耐强酸，耐强碱，防腐蚀，耐水，耐磨，韧性好，方便修补， |
|
CY-L09防腐 |
白色浆料 |
氧化铝、氧化锆、氧化钛、氧化硅等纳米粉组成 |
A、B组分，油性 |
优良 |
20-40微米 |
6-7 |
耐高温300℃，膜厚40um，耐热的强酸强碱，耐油、盐、水渗透，耐磨耐冲击，导热，金属防腐，有机玻璃耐磨绝缘涂料， |
|
CY-006修复 |
乳白浆料 |
高纯纳米氧化铝等 |
水性 |
优良 |
0.5-1mm |
8-9 |
耐1800℃，煅烧钵子修复，坩埚修复，陶瓷修复， |
|
GC-L200重防腐 |
乳白色 |
乙烯基 |
A、B组分，油性， |
优良 |
80-100 um |
5 |
耐强酸特别是耐强氧化性酸腐蚀 |
|
CY-B03隔热 |
白色膏体 |
纳米氧化锆、空心珠、交联剂等 |
水性 |
优良 |
2mm |
|
耐高温200℃，隔热保温涂料，金属防腐，有机玻璃耐磨绝缘涂料， |
|
CYC-B02隔热 |
白色液体 |
纳米氧化锆、空心珠、无机胶黏剂 |
A、B组分，水性 |
优良 |
2mm |
|
耐高温800℃，隔热保温涂料，金属防腐，有机玻璃耐磨绝缘涂料， |
|
CY-C800耐高温防腐 |
白色浆料 |
氧化铝、氧化钛、氧化锆、氧化铈纳米粉组成 |
水性 |
优良 |
0.2mm |
|
耐高温1200℃，金属防腐耐酸碱，耐磨绝缘涂料， |
|
CY-C990隔热保温 |
乳白粘稠浆料 |
氧化铝、氧化钛、氧化锆、氧化铈纳米粉组成 |
水性 |
优良 |
0.1-0.2mm |
7-9 |
耐高温1000℃，透明增硬耐磨涂层，疏水防潮， |
|
CYC1500耐高温防腐 |
灰白浆料 |
氧化铝、氧化锆、氧化铈等纳米粉组成 |
水性， |
优良 |
0.1-0.2mm |
|
耐高温1500℃以上，金属防腐，有机玻璃耐磨，绝缘涂料 |
|
KJ06不粘锅涂料 |
无色透明 |
纳米无机化合物 |
水性 |
优良 |
|
7-9 |
涂膜具有高硬度高、高耐磨、高耐温、耐各种酸碱和化学品，成膜有透明度高和疏水不粘性等，短时650-750℃ |
|
CYC-602散热涂料 |
|
纳米无机物 |
环保 |
优良 |
0.2mm |
高 |
辐射散热，可降底温度10-70度，不燃，不老化，耐1000℃以上 |
|
CYC69玻璃透明隔热 |
透明 |
氧化铟锡（ITO）和氧化锡锑（ATO） |
水性 |
|
几um |
1-2 |
室内外温差达到6摄氏度左右，红外屏蔽率好，可见光透过率好，紫外线阻挡达好，“冬暖夏凉”效果 |
|
CY-G06W |
蓝色乳液 |
高活性ATO |
水性 |
优良 |
|
|
透明性好，成膜性好，抗静电，抗辐射保温， |
|
CY-CM耐火隔热涂料 |
白色浆料 |
a氧化铝、氧化钛、氧化锆等纳米粉组成 |
水性 |
优良 |
|
|
耐1800-2000℃高温，隔绝氧气，隔热保温，防止金属氧化，防腐 |
|
CY-T1613w |
无色透明液体 |
二氧化钛分散液 |
水性 |
优良 |
|
|
光催化效果，可以直接喷或者用作涂料添加剂 |
有效期：6个月
应用范围
广泛用于各种需要保温或隔热的设备和设施上
施工方法
为保证涂装质量，请仔细阅读使用说明和产品对应的涂装规范。
1、基体处理
涂装作业前，应去除基体表面的油污、残锈、氧化皮等。
所有待涂钢材表面必须达到Sa2.5级要求。局部修补涂层时，钢材表面必须打磨到St3级。表面粗糙度要求控制在25～40μm范围内。
2、环境条件
基体表面温度和环境温度一般不低于5℃，表面温度至少应高于露点3℃以上，空气相对湿度不超过85％。
3、混合
配比：A∶B＝94:6（质量比）
混合时，应在不断搅拌A液体组分的情况下，缓缓倒入粉体组分B，并搅拌约2~5分钟至混合均匀。再根据自己需求的粘度加入适量的水并搅拌均匀。 推荐使用机械搅拌。
4、涂装
用喷枪（1mm上下口径）喷涂。（控制好加水量，多了易流挂，少了表面毛糙）喷两边，第二遍在第遍表干后喷涂防止流挂。
